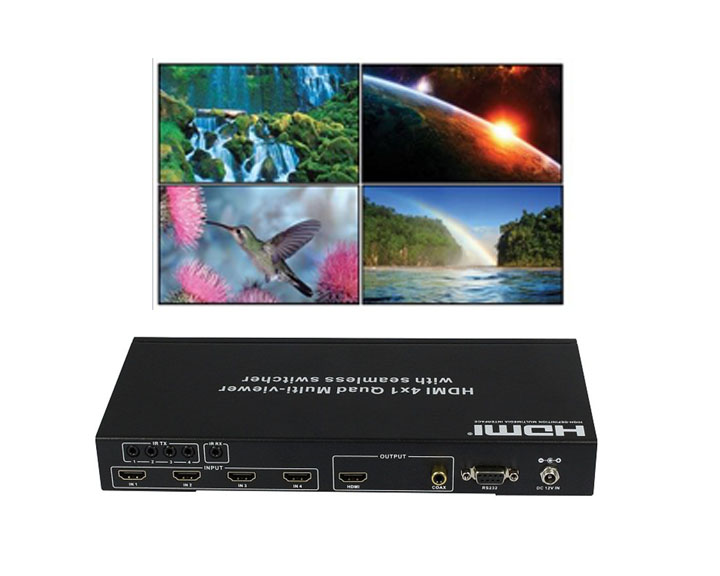

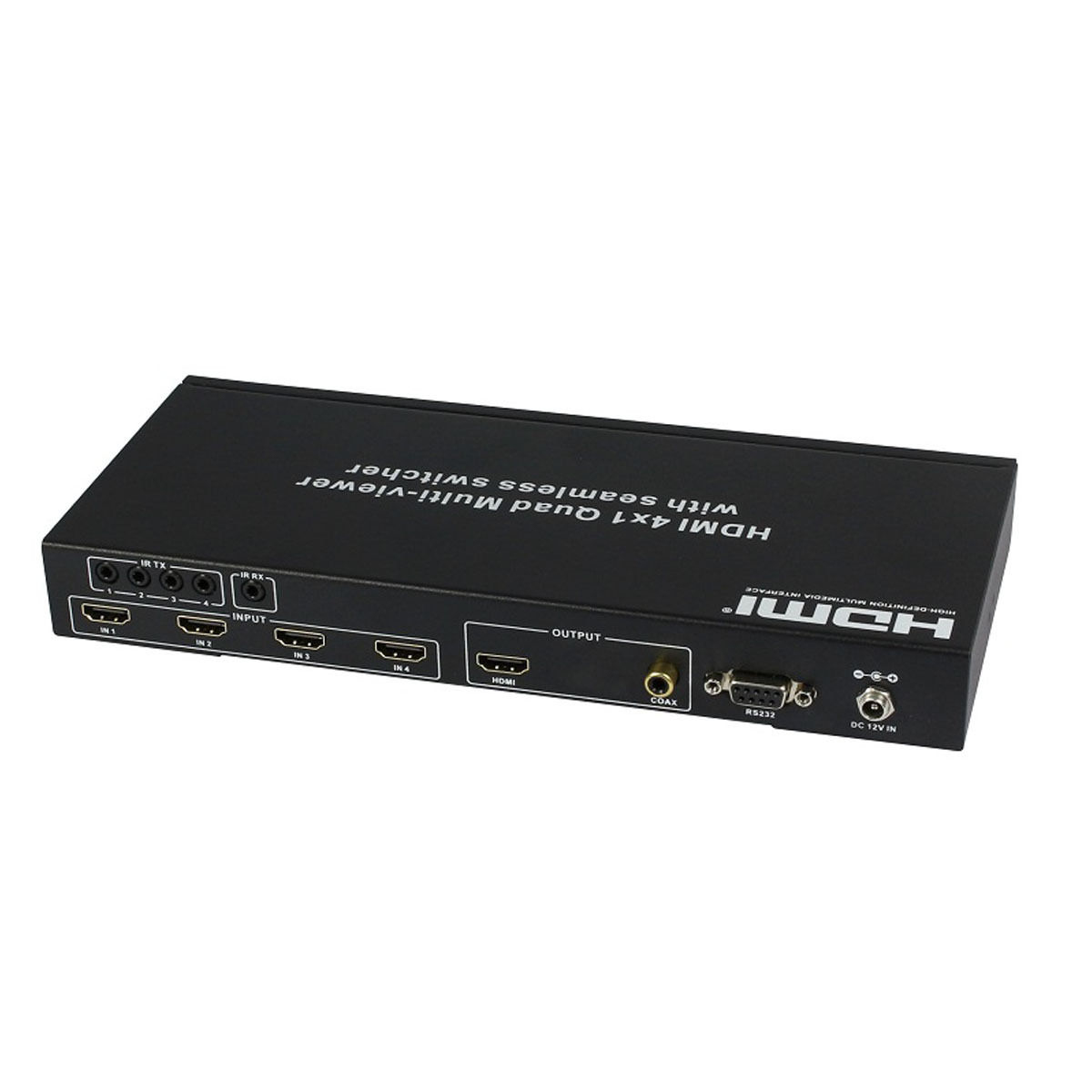

4x1 HDMI Quad Multi-Viewer switcher 1080P HDMI

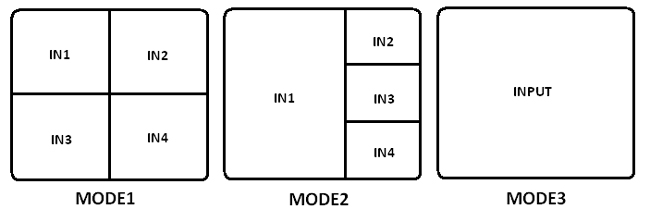

เป็นอุปกรณ์ช่วยแบ่งจอแบบ Quad Multi-Viewer 4x1.มีรูปแบบการจัดการทั้งหมด 3 รูปแบบด้วยกัน รองรับสัญญาณแบบ HDMI 4 Input และมี 1 Output แบบรวมภาพ สามารถซื้ออุปกรณ์เสริมเพิ่มในกรณีต้องต่อสายระยะไกลถึง 50 เมตร

• สลับภาพจาก HDMI 4 Input ออก 1 Output
• มาตรฐาน HDMI 1.3a และเข้ากันได้กับ HDCP 1.2
• รองรับความละเอียดสูงสุด 1080p
• มีเทคโนโลยี Seamless Switch ช่วยให้สลับภาพได้อย่างรวดเร็วไร้รอยต่อ (ไม่มีจอดำระหว่างสลับภาพ)
• มีโหมดแสดงภาพแบบ Quad (แสดงภาพจาก 4 Video Source ในจอเดียว)
• มี Video Scaler ในตัว รองรับความละเอียด :
  Input : 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p24/30/50/60Hz, 800x600@60,  1024x768@60, 1280x720@60, 1920x1080@60
  Output : 1080p, 1080i, 720p, 1024x768, 1360x768
• มีช่องต่อเสียง Digital Output (Coaxial) รองรับระบบเสียง PCM 2 CH,5.1 CH,7.1 CH และ Dolby 5.1 CH, DTS 5.1 CH
• มีช่องต่อ IR 4 TX, 1 RX ช่วยให้คุณสามารถใช้ remote ควบคุม เครื่องเล่นวิดีโอต้นทาง จากจุดที่ติดตั้งจอปลายทางได้

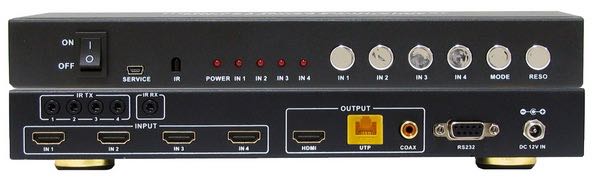

• สลับภาพได้ง่ายจาก ปุ่มกดหน้าเครื่อง, IR remote control, และ RS232

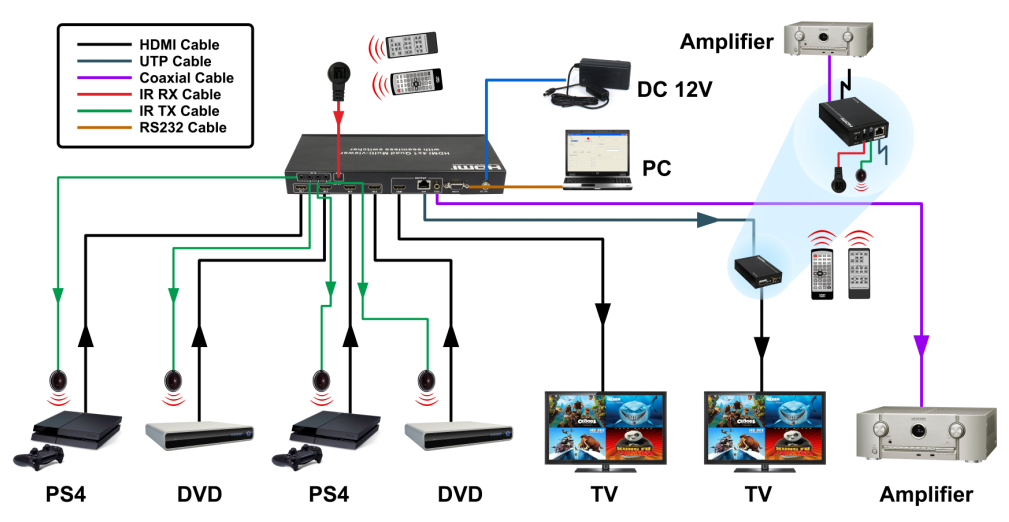

Diagram

Specification

Video Bandwidth2.25Gbps

Input Ports4 × HDMI (Female type),1x RS232;

Output Ports     1 × HDMI (Female type),1xRCA,1xUTP(Extender version)

Audio output         PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

Input Resolution480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,

1080i50/60Hz,1080p24/30/50/60Hz,800x600@60,

1024x768@60,1280x720@60,1920x1080@60;

Output Resolution    1080p,1080i,720p,1024x768,1360x768

ESD ProtectionHuman Body model:±8 kV (air-gap discharge)

±4 kV (contact discharge)

Power Supply 12 V/2.5A DC (US/EU standards, CE/FCC/UL certified)

Dimensions118mm(W) X 250mm (D) X 32mm(H)

Weight750 g

Chassis Material          Metal

Silkscreen ColorBlack

Operating Temperature  0 °C~40 °C/ 32 °F~104 °F

Storage Temperature−20 °C ~ 60 °C/−4 °F ~140 °F

Relative Humidity20~90 % RH (non-condensing)

Power Consumption10 W

In ihe box.

• HDMI Quad Multi-Viewer            1pcs
• 12V/2.5A DC power adaptor       1pcs
• Remote Control                        1pcs
• Wide-band IR Receiver              1pcs
• Wide-band IR Transmitter          4pcs
• RS232 Cable                             1pcs
• Operation Manual                     1pcs
