SE-2850 : 8/12 CH HD/SD-SDI Switcher เครื่องผสมสัญญาณภาพ ที่ สามารถ Input และ Output จากทั้งกล้อง HD และ SD ได้ในงานเดียวกัน, 2 PIP, 2 Logo และ 2 Downstream Keyer พร้อมช่องต่อ Clean Feed output สำหรับวิดีโอที่ต้องการบันทึก โดยไม่มี Logo หรือ ตัวอักษรวิ่ง ใช้งานง่ายด้วยปุ่มเลือก Source ครบตามจำนวน Input และแสดงเมนูปรับแต่งบนจอ ทำให้สะดวกในการมอง ขณะปรับแต่ง แยกติดตั้งแผงควบคุม และ Input Unit ออกจากกัน จึงบริหารจัดการซ่อมบำรุงสายสัญญาณได้สะดวก เมื่อติดตั้งเข้ากับตู้ Rack แม่นยำและลดความผิดพลาดของผู้ดำเนินรายการ/พิธีกร ด้วยสถานะไฟ Tally 2 สี (สถานะ On Air และ Next Camera)

HD & SD Video Switcher live production คุณภาพระดับ HD ที่รองรับ 8 หรือ 12 ดิจิตอล และ อนาล็อก inputs ซึ่งถูกออกแบบมาให้มีขนาดเล็ก เหมาะสำหรับงาน live events และ TV programmes ที่ต้องการสลับสัญญาณจากหลาย ๆ แหล่งต้นทาง สามารถนำไปติดตั้งเข้ากับตู้ rack เคลื่อนย้ายไปใช้งานนอกสถานที่ได้

ด้วยการประมวลผลภาพที่ 4:2:2 10 bit broadcast quality pictures และยังสามารถเลือกสัญญาณขาเข้าได้เองถึง 5 รูปแบบ จึงใช้งาน SE-2800 HD/SD Switcher ได้อย่างเต็มประสิทธิภาพ ใช้งานง่าย มาพร้อมเอฟเฟคต่าง ๆ เช่น dual PIP, downstream keyer (DSK) และ การใส่โลโก้

Dual-Screen Multiscreen Viewer As Standard

ช่องต่อ Multiscreen monitoring ทาง HDMI 2 output ตัว HD Switcher SE-2800 สามารถออกแบบการแสดงได้ถึง 3 รูปแบบ พร้อมแถบแสดงระดับเสียงแต่ละ input รวมไปถึง Program window.

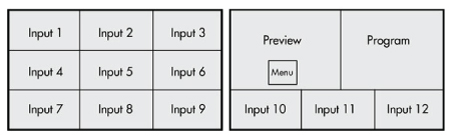

แบบที่ 1:

• On screen 1: 9 live inputs
• On screen 2: 3 live inputs with additional Preview and Program windows

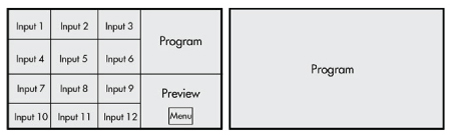

แบบที่ 2:

• On screen 1: 12 live inputs with additional Preview and Program windows
• On screen 2: Program window

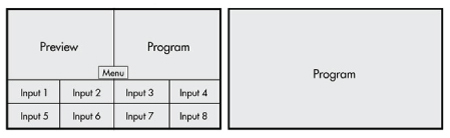

แบบที่ 3:

• On screen 1: 8 live inputs with additional Preview and Program windows
• On screen 2: Program window


feature

• รองรับสัญญาณภาพขาเข้าแบบ HD/SD-SDI , HDMI , Composite Video
• Supports HD/SD Source

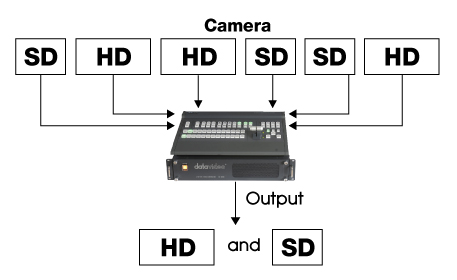

     สลับสัญญาณ HD/SD ในงานเดียวกัน
     ใน SE-2800 คุณสามารถ Input ได้ทั้งจากกล้องระดับ SD และ HDได้พร้อมกัน ซึ่งภาพที่มาจากกล้อง SD จะแสดงผลได้เต็มจอ


• มีปุ่มเลือก Source ครบตามจำนวน Input
     12 CH & Background & Color Bar
     กดเลือกแต่ละ source ด้วยการกดเพียงปุ่มเดียว ครั้งเดียวเพราะมีปุ่มครบตามจำนวน source

• มี Clock แสดงเวลาทั้ง PVW และ PGM, Timer ตั้งเวลาแจ้งเตือนให้คุณสลับภาพตามเวลาที่กำหนดไว้
• รองรับสัญญาณขาเข้า 8 input

• รองรับการเพิ่มช่องสัญญาณภาพขาเข้า ทำให้มีช่องสัญญาณภาพขาเข้ารวม สูงสุด12 input ( อุปกรณ์เสริม)

• สามารถเลือกผสมสัญญาณ input ทั้งแบบ HD และ SD ได้หลายรูปแบบ เช่น


  SE-2800-8 (8 Channel)
  แบบที่ 1	HD/SD-SDI x 8
  แบบที่ 2	HD/SD-SDI x2 , HDMI x2 , Composite x4
  แบบที่ 3	HD/SD-SDI x4 , HDMIx2 , Composite x2
  แบบที่ 4	HD/SD-SDI x6 , Composite x2
  SE-2800-12 (12 Channel)
  แบบที่ 1	HD/SD-SDI x12
  แบบที่ 2	HD/SD-SDI x3 , HDMI x3 , Composite x6
  แบบที่ 3	HD/SD-SDI x5 , HDMI x3 , Composite x4
  แบบที่ 4	HD/SD-SDI x10 , Composite x2

• รองรับความละเอียดแบบ HD : 1080/59.94i ,1080/50i   SD :  480/59.94i (NTSC)  , 576/50i (PAL)
• รองรับ Video Processing แบบ 4:2:2  10Bit
• รองรับสัญญาณภาพขาออก5 ช่องสัญญาณ แบ่งเป็น
     2 x HDMI output แบบ MultiView หรือ PGM
     3 x SDI output แบบ AUX , PGM , PVW หรือ PGM Clean Feed Output -> (มี Output ต่างหากสำหรับ วิดีโอที่ต้องการบันทึก โดยไม่มี LOGO หรือ ตัวอักษรวิ่ง)

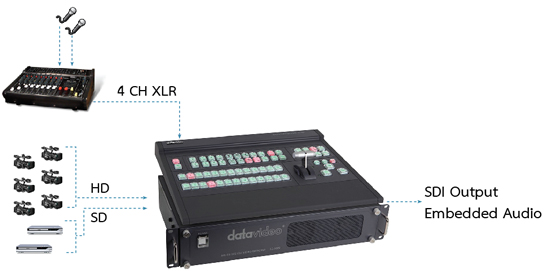

• สัญญาณขาออกแบบ SDI รองรับภาพและเสียง 4CH embedded Audio

• ช่องสัญญาณ HD/SD-SDI 2 output รองรับ SD Down Scaler ในตัว ช่วยให้สามารถเลือก Output เป็น SD format ได้ แม้สัญญาณต้นทางขาเข้าจะเป็น HD format
• รองรับสัญญาณเสียงขาเข้า 4 input XLR
• รองรับสัญญาณเสียงขาออก 2 output XLR
• Multiview output แสดงภาพออกได้ 2 หน้าจอ โดยสามารถเลือกได้ว่าจะเป็นแบบ 10 หรือ 12 หรือ 14  ช่องหรือ PGM
• เมนูปรับแต่งบนจอ
     สะดวกในการมอง ขณะปรับแต่ง
     Onscreen Menu ช่วยให้สะดวกในการ ปรับภาพ และ ดูผลลัพท์ เพราะอยู่บนจอเดียวกันไม่ต้อง ก้ม ๆ เงย ๆ

• 2 PIP (picture in picture)
     สามารถเลื่อนตำแหน่ง และปรับขนาดได้

• 2 Downstream Keyer (DSK) , Key และ Fill
     ใส่ CG ได้ถึง 2 Layer ในงานเดียวกัน
     ช่วย ให้สามารถใส่ CG จากคอมพิวเตอร์ ได้ถึง 2 Layer พร้อมกันในงานเดียว ซึ่งรองรับทั้งการทำ Downstream Keyer ทั่วไป และการทำ Downstream แบบ Key & Fill

• รองรับรูปแบบ Effect Transition Cut , Mix , Wipe
• รองรับ 2 Logo และสามารถที่จะเก็บภาพนิ่งได้ 7 ภาพ
     ใส่ Logo ได้ 2 ตำแหน่ง ที่เก็บอยู่ในเมมโมรี่ของเครื่อง ทั้งไฟล์ TGA, PNG, GIF , BMP, JPG และ GIF Animation ขนาด 256 x 128 pixel

• รองรับการควบคุมด้วย Computer (Windows Base) ผ่าน RJ45
     ภาพตัวอย่าง หน้าจอโปรแกรม PC Remote Control สำหรับ SE-2800

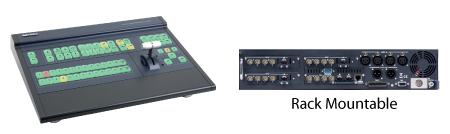

• แยกติดตั้ง Control Panel และ Processing Unit (Main Unit) ออกเป็น 2 unit จึงสะดวกในการบริหารจัดการซ่อมบำรุงสายสัญญาณต่าง ๆ และประหยัดพื้นที่บนโต๊ะควบคุม เพราะรองรับการติดตั้งกับแร็ค 19”  2U

• เชื่อมต่อระหว่างแผงควบคุม กับ Processing Unit ด้วยสาย Console (9pin)
• รองรับการเชื่อมต่อ Tally ที่แสดงไฟได้ 2 สถานะ (Main/Sub Source) /  GPI
     ไฟ Tally 2 สี ช่วยให้พิธีกร หรือ ผู้ดำเนินรายการ รู้ว่ากล้องตัวถัดไป ที่กำลังจะถูกสลับไป On Air เป็นตัวไหน ลดความผิดพลาดที่อาจเกิดขึ้นได้

• ใช้ไฟเลี้ยง DC 12V
