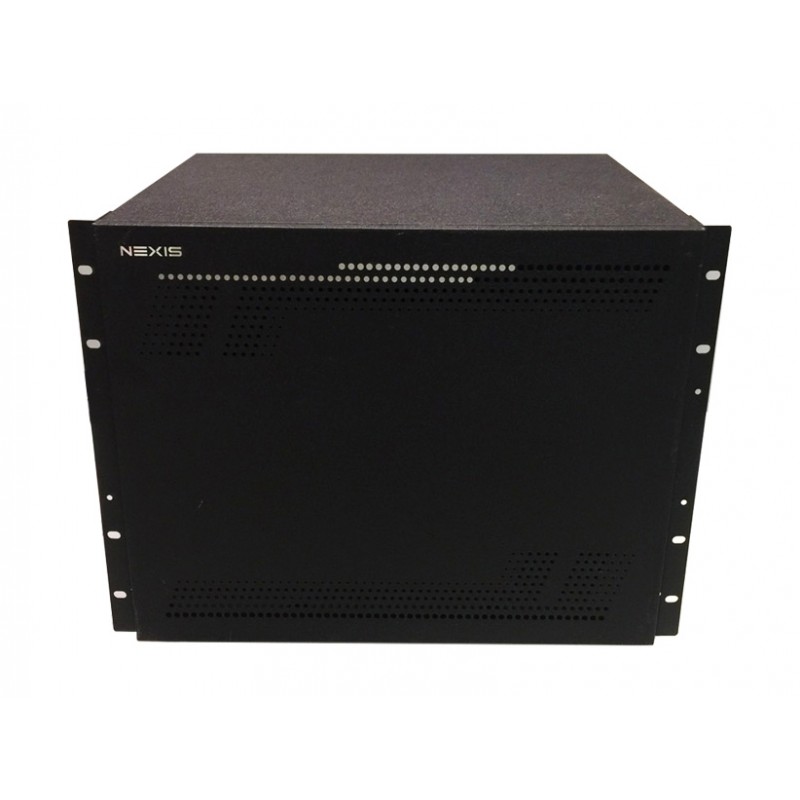

NEXIS Video wall processors คือ video processing workstation ที่มีประสิทธิภาพสูง ดัวยสถาปัตยกรรมของฮาร์ดแวร์ ที่ถูกออกแบบมาให้เหมาะสำหรับใช้ในสถานศึกษา หน่วยงานราชการ การแสดงสื่อต่าง ๆ ในที่สาธารณะ หน่วยงานราชการ หน่วยงาน ด้านความมั่นคงทางทหาร สถานที่จัดงานแสดงนิทรรศการ ศูนย์รักษาความปลอดภัย และอื่น ๆ อีกมากมาย

ด้วย Processor employs crosspoint switch technology   ซึ่งช่วยให้สลับภาพ   และส่งข้อมูลได้อย่างรวดเร็วไร้รอยต่อ เมื่อเทียบกับสถาปัตยกรรมการสลับภาพแบบ  BUS  ที่สัญญาณทั้งหมดต้องถูกแบ่งปันช่องสัญญาณแบนด์วิดธ์ในการส่งข้อมูลออกไป แต่ crosspoint switch จะมีการกำหนดแยกช่องสัญญาณออกจากกัน ป้องกันข้อมูลล่าช้า, การชนกัน และ ความไม่แน่นอน ในการรับส่งข้อมูล จึงช่วยให้แสดงผลได้แบบ real-time ในทุกสัญญาณวิดีโอ

ใช้ฮาร์ดแวร์สถาปัตยกรรม FPGA ซึ่งได้รับการพัฒนาแกนอัลกอริทึ่มเอง  ช่วยให้ประมวลผลภาพได้อย่างมีประสิทธิภาพ และมีเสถียรภาพสูง จึงทำงานได้ตลอด 7/24 ชม.

อีกทั้งยังรองรับสัญญาณ input/output หลากหลายชนิดทั้ง CVBS, YPbPr, VGA, DVI, HDMI, SDI, Twisted-Pair, Optical และอื่น ๆ  ซึ่งรองรับความละเอียดได้สูงสุดถึง 1920x1200@60Hz  และ 4K (เฉพาะรุ่น)   นอกจากนี้ ยังสามารถอัปโหลดภาพพื้นหลังความละเอียดสูงระดับultra-high ไปแสดงผลได้อีกด้วย

HIGHLIGHT FEATURES

CROSS-SCREEN DISPLAYING

แต่ละช่องสัญญาณสามารถแสดงผลเนื้อหาคร่อมระหว่างจอภาพใด ๆ ก็ได้   ซึ่งหมายถึงเนื้อหาของสัญญาณภาพ สามารถถูกขยายภาพ จับลาก และวางตามตำแหน่งต่าง ๆ ของจอวิดีโอวอลล์ได้อิสระตามต้องการ  แม้ว่าเนื้อหาจะคร่อมอยู่ระหว่าง 2 หรือหลายจอก็ตาม

MULTIPLE VIDEO-WALL MANAGEMENT

ใช้เทคโนโลยี  Resolution Real-time Total Adaptation  ในการจัดการหลาย ๆ video wall บน processor เดียวกัน  ผู้ใช้สามารถควบคุมแต่ละ wall แยกกันได้ บน GUI ยิ่งไปกว่านั้น ความละเอียดของสัญญาณขาออกในแต่ละจอ สามารถแสดงภาพแตกต่างกันได้ ในแต่ละ video wall

SIGNAL PREVIEW

สัญญาณขาเข้าทั้งหมดสามารถ Preview ดูก่อนส่งภาพออกไปได้ใน User Interface ของซอฟต์แวร์    ช่วยให้ผู้ใช้งานสามารถตรวจเช็คสัญญาณขาเข้า และความถูกต้องก่อนล่วงหน้าได้อีกทั้ง เนื้อหาบน video wall  จะสะท้อนภาพ เหมือนบน User Interface ของผู้ใช้งานได้แบบ realtime และมีประสิทธิภาพอีกด้วย

ULTRA HD RESOLUTION

สนับสนุน ภาพแบบ 4K Ultra High Resolution  และ ความละเอียดหน้าจอแบบ High-Quality P2P  ( Pixel to Pixel ) รองรับระบบที่มีประสิทธิภาพสูงทั้งจอ  LCD, DLP และ LED video wall ได้ทุกขนาดและ
ทุก layout

CROSSPOINT SWITCH

ด้วย Crosspoint Switch Technology ช่วยให้สลับภาพ และส่งข้อมูลได้รวดเร็วไร้รอยต่อ เมื่อเทียบกับสถาปัตยกรรมแบบ BUS ที่แบนด์วิดธ์จะถูกแชร์กันในการส่งข้อมูล  แต่ crosspoint switch จะแยกสัญญาณออกจากกัน  ป้องกันข้อมูลล่าช้า, ชนกัน และ ความไม่แน่นอนในการส่งข้อมูล ช่วยให้แสดงผลได้แบบ real-time

SYNCHRONIZATION TECHNOLOGY

ด้วย video wall synchronization technology ช่วยรองรับ output image synchronization จึงมั่นใจได้ว่าทุกสัญญาณ output   จะแสดงภาพในแต่ละแถวได้   โดยปราศจาก delay  อีกทั้งยังรองรับ frame synchronization  ของจอแสดงผล   เช่น LCD, DLP, อื่นๆ

MODULAR DESIGN

ตัวเครื่องถูกออกแบบให้มีลักษณะเป็นโมดูล คือ  Input/Output card,  Switch card, Control card, Cooling fan และ Power Supply สามารถถอดเปลี่ยน  หรือ เสียบการ์ด เพิ่มเติมได้อย่างง่ายดายทันที     โดยไม่ต้องปิดเครื่องอีกทั้งยังสามารถติดตั้งการ์ด  IN/OUT ได้อย่างยืนหยุ่น   ตามความต้องการของระบบ

REDUNDANT POWER SUPPLY

Video Wall Processor สามารถติดตั้ง power supply เป็นคู่ได้ เหมาะสำหรับใช้ในสถานที่ ที่แหล่งจ่ายไฟฟ้าไม่เสถียร   ซึ่ง redundant power supply ควรเชื่อมต่อกับแหล่งจ่ายไฟฟ้า หรือ UPS ที่ต่างกัน กรณีที่แหล่งจ่ายไฟฟ้าเสถียร ตัวเครื่องจะทำงานบน load balancing หากมี ปัญหา redundant power จะเริ่มทำงานทันที

IMAGE CROPING

ภาพกราฟิกของทุกสัญญาณวิดีโอขาเข้าสามารถตัด หรือ ลบภาพด้านข้างออกได้  ยิ่งไปกว่านั้น ยังสามารถ zoom in และ zoom out ได้ทุกส่วนของภาพกราฟิกหลังจากตัดภาพแล้ว ซึ่งจะมีการ upscaling เพื่อให้แน่ใจว่าการ zoom ภาพจะสามารถแสดงผลได้โดยความละเอียดไม่ลดลง

CONTROLLING MANAGEMENT

ซอฟต์แวร์ Video Wall processor ช่วยให้ผู้ใช้สามารถจัดการควบคุมการทำงานได้จาก
พีซี รองรับ Windows2000,XP,Vista,7,8 โดยเชื่อมต่อผ่านสาย CAT5/6 หรือ RS232 และยังควบคุม matrix switchers ได้ถึง 4 ตัว เมื่อต่อพ่วงกันทาง RS232 รองรับการต่อแผง ควบคุมที่ออกแบบมาโดยเฉพาะได้อีกด้วย

PICTURE IN PICTURE

ภาพต่าง ๆ สามารถวางทับซ้อนกันได้  ในรูปแบบของ “picture in picture”  ยิ่งไปกว่านั้น  ภาพที่วางซ้อนกันไม่ได้จำกัดว่าจะต้องอยู่ในขอบเขตของภาพที่อยู่ด้านหลังเท่านั้น จึงแสดงผลได้อย่างสวยงาม   และมีความยืดหยุ่นในการออกแบบ Layout สูง

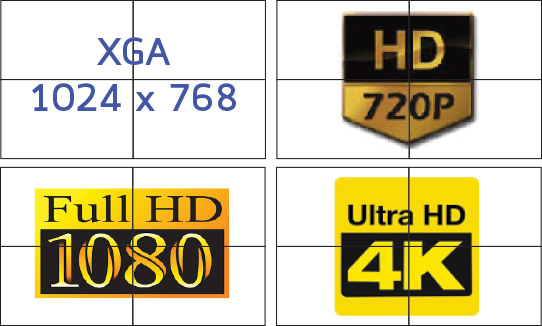

RESOLUTION REAL-TIME TOTAL ADAPTATION (RRTA)

เทคโนโลยี  Resolution Real-time Total adaptation ช่วยให้ปรับความละเอียดได้หลากหลายในแต่ละกลุ่มของจอภาพ  กล่าวอีกนัย หนึ่ง คือ ความละเอียดของแต่ละกลุ่มจอ สามารถตั้งค่าให้แตกต่างกันได้จากซอฟต์แวร์  จึงยืดหยุ่น และสะดวกสบายในการบริหารจัดการและ ประยุกต์ใช้งานในแต่ละวัน

CHARACTER SUPERIMPOSITION

Video-Wall processor   รองรับcharacter superimposition   ในแต่ละช่องสัญญาณขาเข้า  ช่วยให้ผู้ใช้งานทราบถึงสัญญาณขาเข้า ซึ่งผู้ใช้งานสามารถปรับแต่งตัวอักษร ขนาดตำแหน่ง  และสีสันของ superimposed character เองได้

Scenes Saving, Loading & Displaying in Loop

การตั้งค่าการจัดเรียงของสัญญาณวิดีโอใด ๆ บนวิดีโอวอลล์สามารถบันทึกเป็น “scenes” เก็บไว้ได้  ซึ่งรองรับการเก็บบันทึกได้สูงสุดถึง 32 ซีน และ โหลดซีนได้ไม่จำกัด ผู้ใช้ยังสามารถตั้งค่าซีนให้โหลด และแสดงผลแบบวนไปเรื่อย ๆ ได้ด้วย

ULTRA-HIGH RESOLUTION BACKGROUND

มีพื้นที่เก็บข้อมูลภายใน Wall Processor สำหรับเก็บภาพนิ่ง   ที่มีความละเอียดสูงระดับ ultra-high resolution ได้ เพื่อนำไปแสดงเป็นภาพพื้นหลังแบบ ‘pixel-to-pixel’ ซึ่งสามารถ อัพโหลด แสดงผล และสลับภาพ ได้ผ่านซอฟต์แวร์ ช่วยตอบสนองความต้องการที่เฉพาะเจาะจงในระดับมืออาชีพ

HDCP-COMPLIANT

HDMI / DVI input card ของ Video Wall processor รองรับ HDCP Protection ซึ่งช่วยให้  เนื้อหาที่มีการเข้ารหัส HDCP สามารถแสดงผลได้

SPECIFICATION

DIAGRAM

INPUT BOARD MODULE

OUTPUT BOARD MODULE
